HYDRAULIQUE pour le génie des procédés

Notion de fluide

solide / liquide / gaz

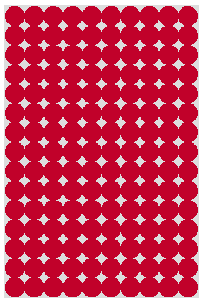

représentation schématique d'un solide Marie DEBACQ |

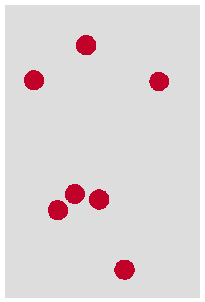

représentation schématique d'un gaz Marie DEBACQ |

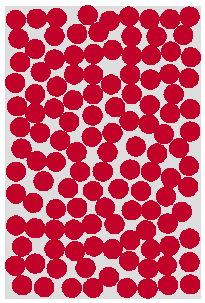

représentation schématique d'un liquide Marie DEBACQ |

Notions de tension de surface et de mouillabilité

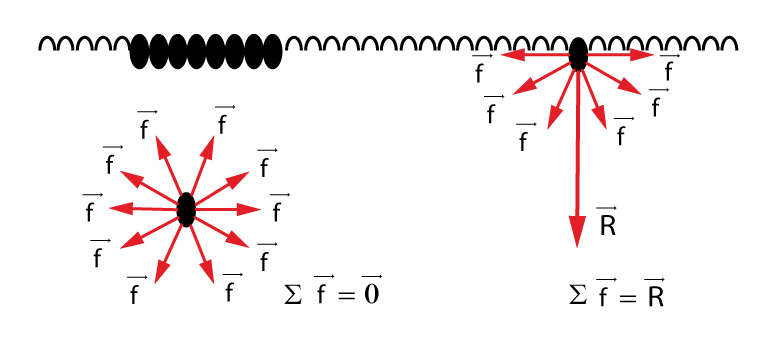

mise en évidence de la tension de surface Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

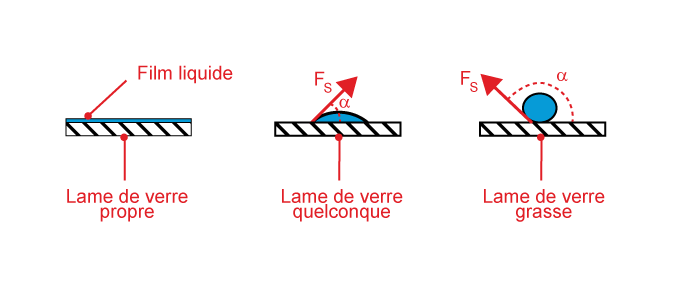

mise en évidence de l'angle de raccordement Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

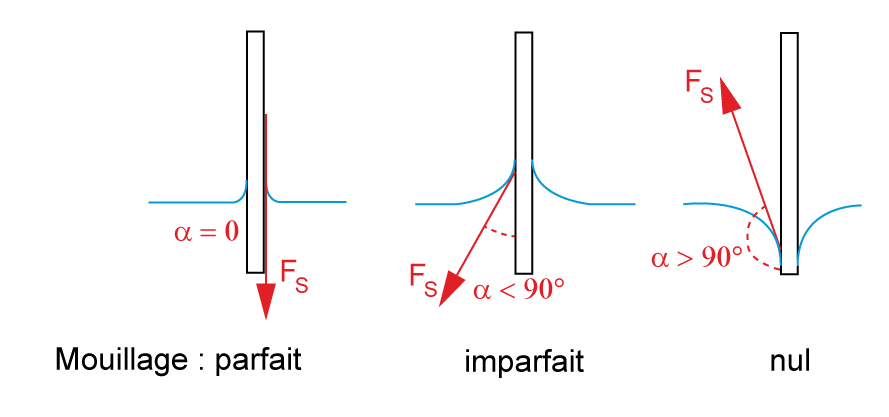

caractérisation du mouillage sur une paroi verticale Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

Notions de dimensions

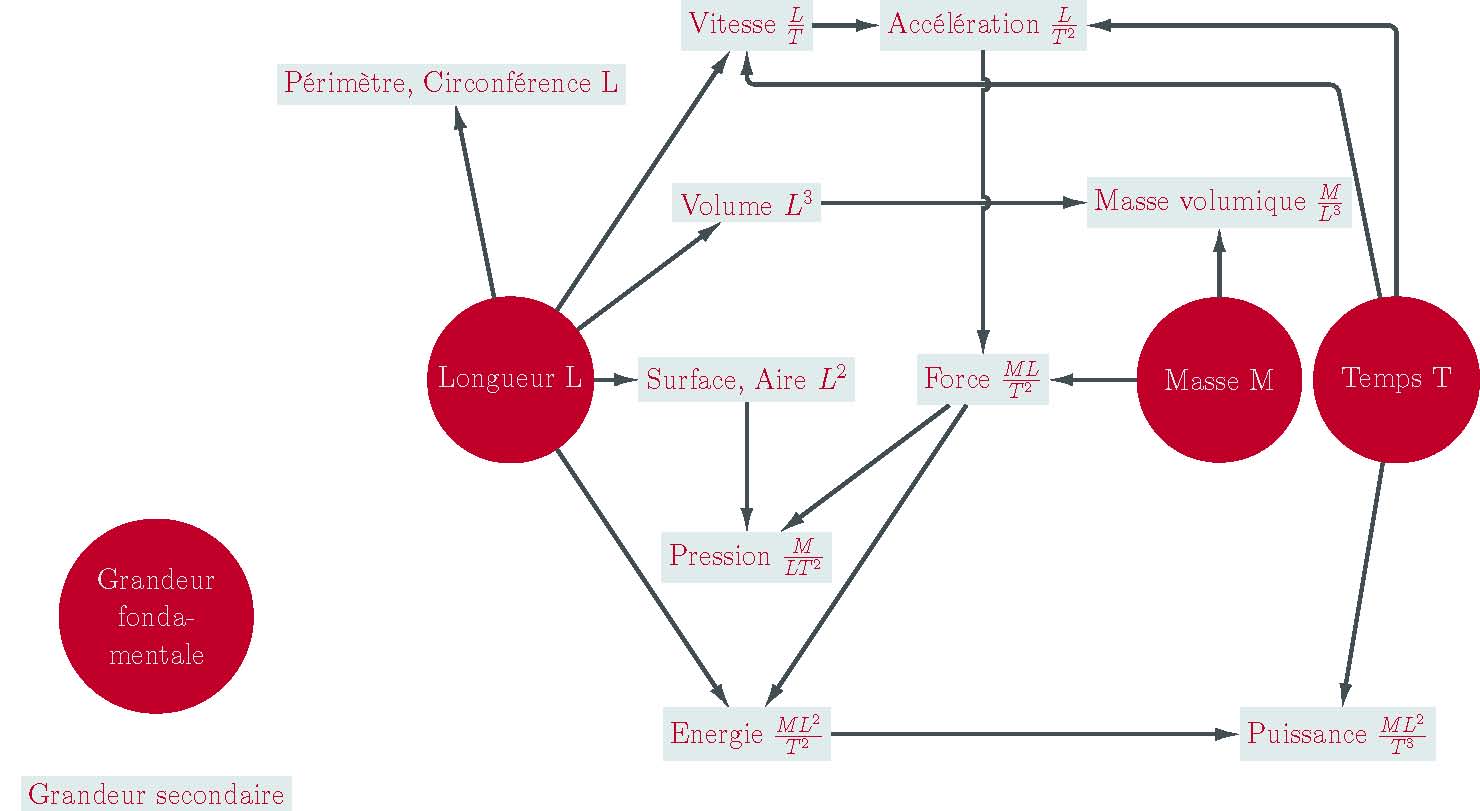

grandeurs fondamentales et grandeurs secondaires Xavier COSSON |

Exercices d'Analyse Dimensionnelle

Xavier COSSON |

Exercice : Dimension d'une tension

Xavier COSSON |

Exercice : Conversion entre systèmes d'unités

Xavier COSSON |

Analyse Dimensionnelle sur un vortex

Xavier COSSON |

Principe fondamental de l'hydrostatique

Expression de la loi fondamentale de la statique des fluides dans le champ de pesanteur seul

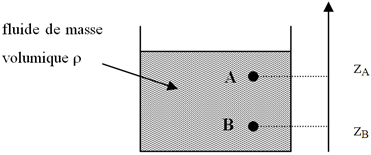

principe fondamental de l'hydrostatique Jean-Christophe BUVAT |

Calculs de hauteurs de liquides

Exercice : Hauteur d'huile de pétrole

Johanne BONNIN |

Exercice : Hauteur d'eau équivalente à la hauteur d'huile de pétrole

Johanne BONNIN |

Exercice : Hauteurs équivalentes 1

Johanne BONNIN |

Exercice : Hauteurs équivalentes 2

Johanne BONNIN |

Montre de plongée

Marie DEBACQ |

Pression à la base d'un réservoir et hauteur de mercure équivalente

Exercice : Pression au fond d'un réservoir

Johanne BONNIN |

Exercice : Hauteur de mercure équivalente

Johanne BONNIN |

Facteurs de conversion d'unités

Marie DEBACQ |

Conséquences de la loi fondamentale de la statique des fluides

Principe des vases communicants

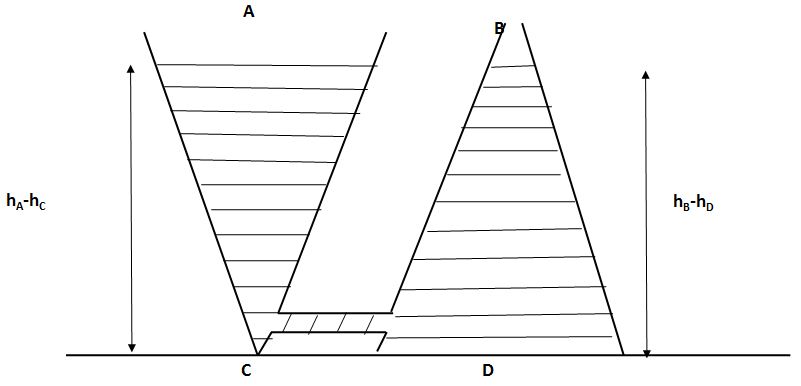

vases communicants Johanne BONNIN |

illustration du principe des vases communicants à deux fluides Marie DEBACQ |

illustration du principe du baromètre à mercure Marie DEBACQ |

Presse hydraulique

principe de la presse hydraulique Johanne BONNIN |

Poussée d'Archimède

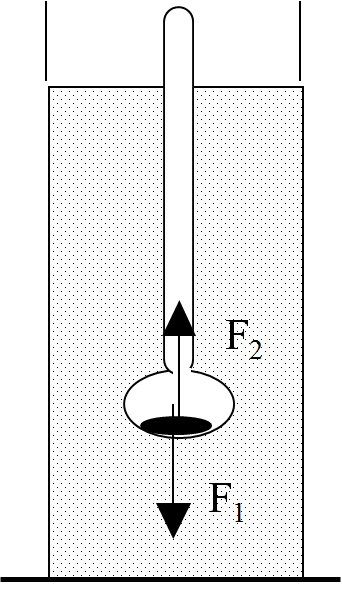

principe du densimètre Johanne BONNIN |

Baromètre à mercure

Exercice : Calcul de la pression atmosphérique

Johanne BONNIN |

Exercice : Calcul de la pression sous l'eau

Johanne BONNIN |

Micromanomètre

Marie DEBACQ |

Exercice : Évolution de la vitesse lors d'un changement de section de conduite

Marie DEBACQ |

Diverses formes de l'équation de BERNOULLI & conversion d'énergies

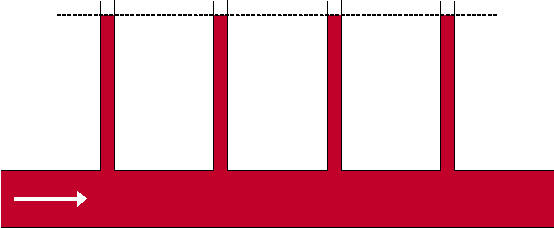

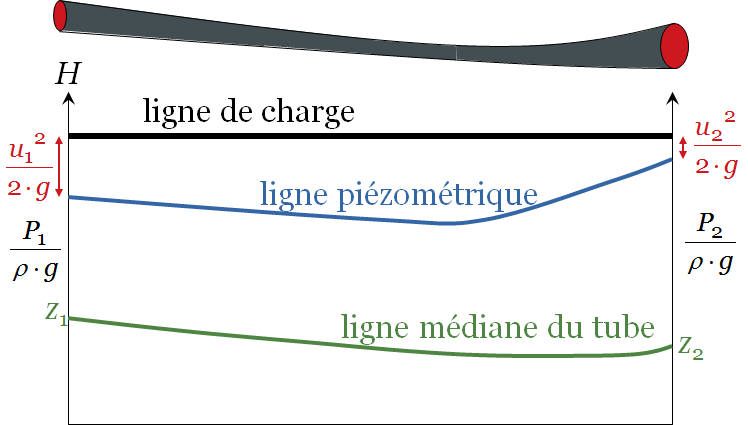

diagramme manométrique pour un fluide parfait Marie DEBACQ |

Applications de l'équation de BERNOULLI

Formule de Torricelli

écoulement d'un liquide à travers un orifice percé en bas d'un réservoir Marie DEBACQ |

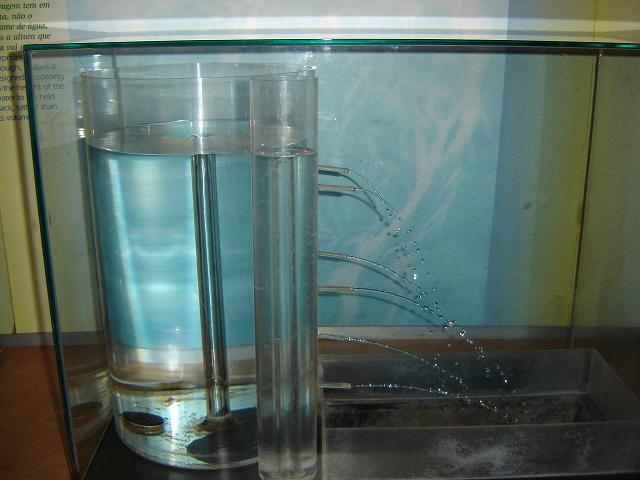

photographie d'un tonneau percé en train de se vidanger WIKIPEDIA - Severino666~commonswiki |

Tube de Pitot

schéma de principe d'une sonde de Pitot Marie DEBACQ |

Débitmètre Venturi

schéma de principe d'un débitmètre Venturi Marie DEBACQ |

Temps de vidange d'un réservoir

Marie DEBACQ |

Débitmètre Venturi

Marie DEBACQ |

Viscosité

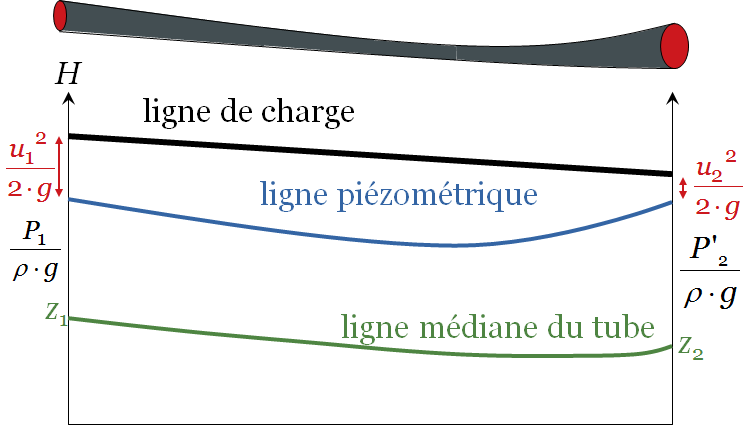

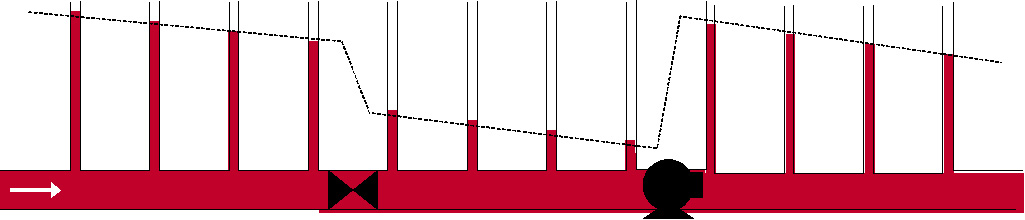

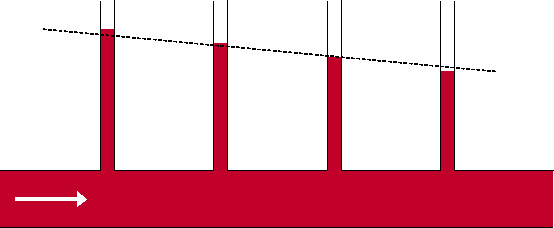

expérience de mise en évidence des frottements dans les fluides Marie DEBACQ |

viscosité dynamique

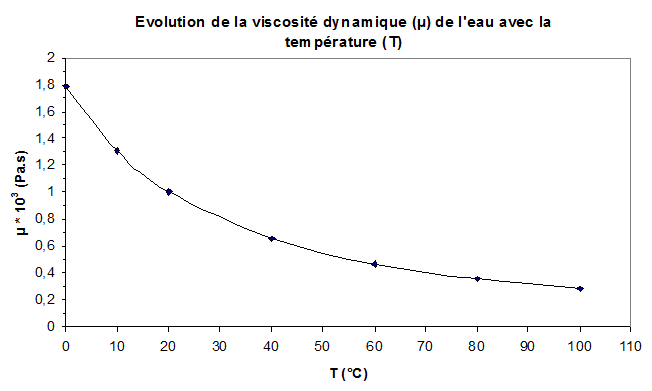

effet de la température sur la viscosité dynamique de l'eau Johanne BONNIN |

Notions de rhéologie

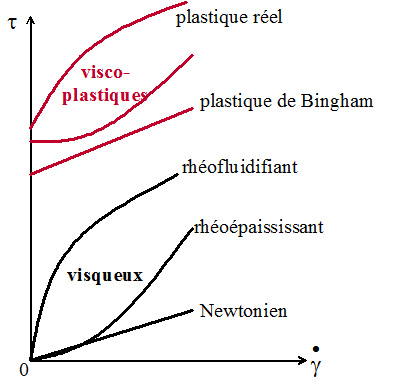

rhéogramme des différents types de fluides (non-thixotropes) Marie DEBACQ |

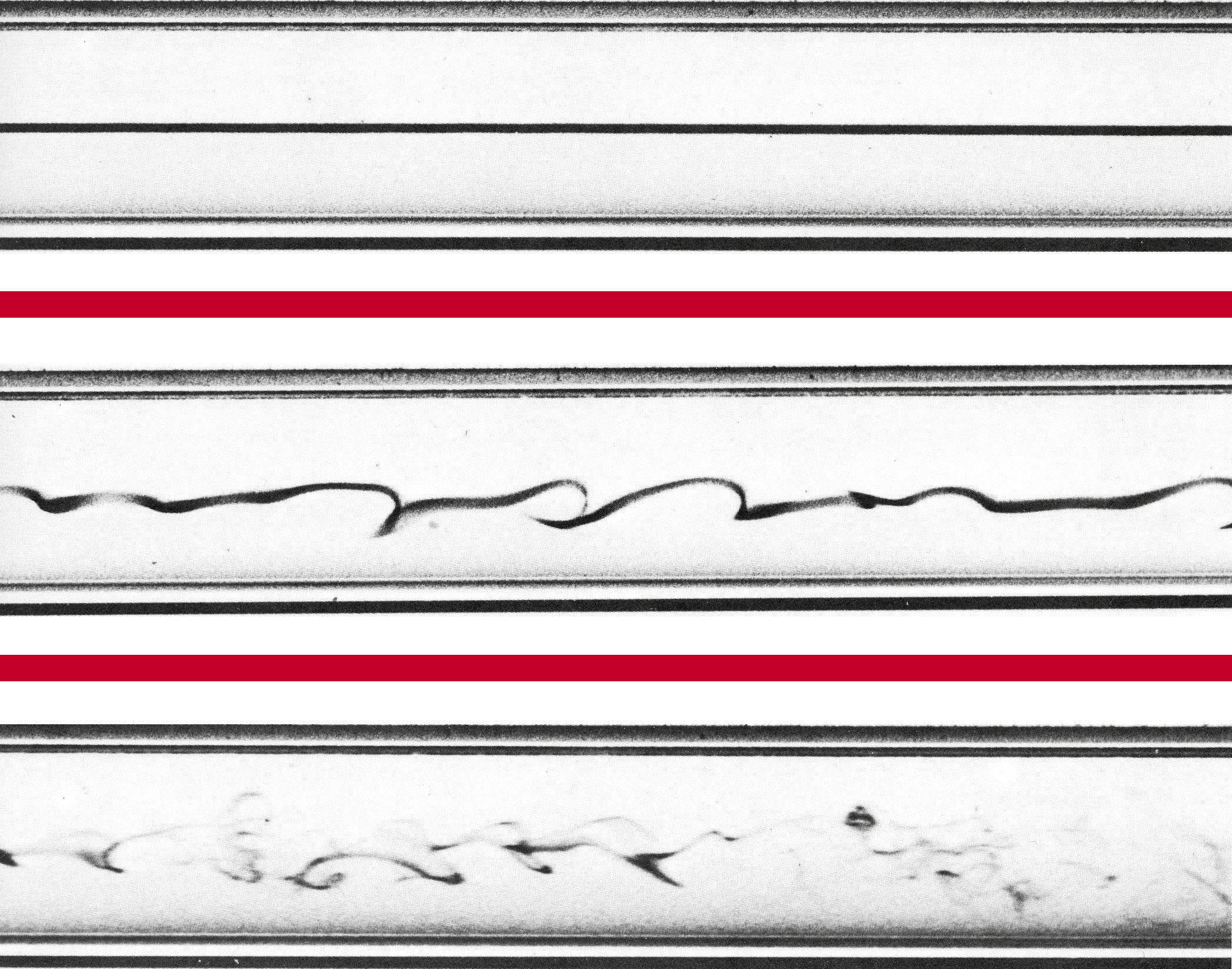

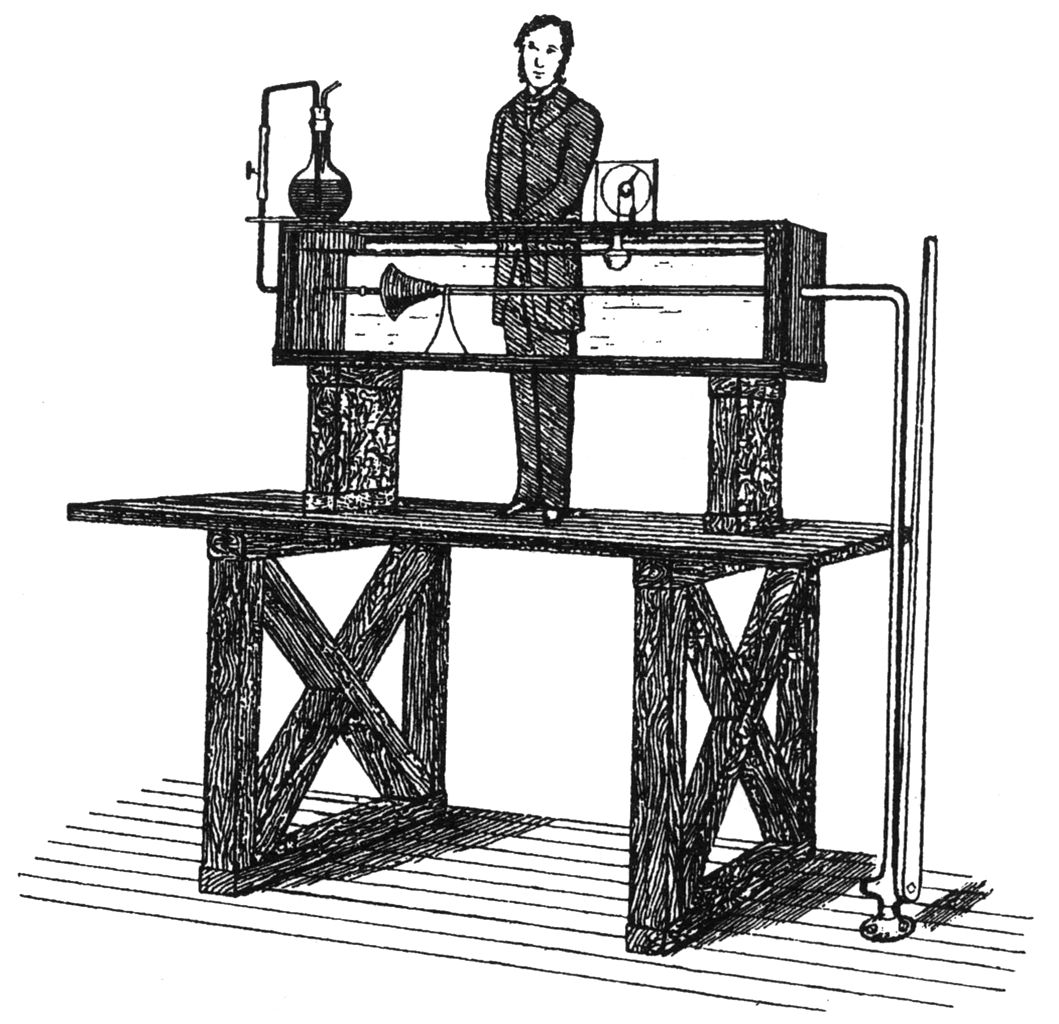

Nombre de Reynolds

Profils de vitesse

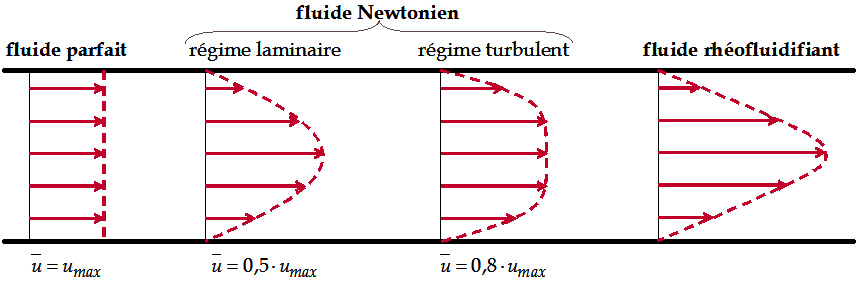

profils de vitesse dans une conduite circulaire Marie DEBACQ |

Notion de couche limite

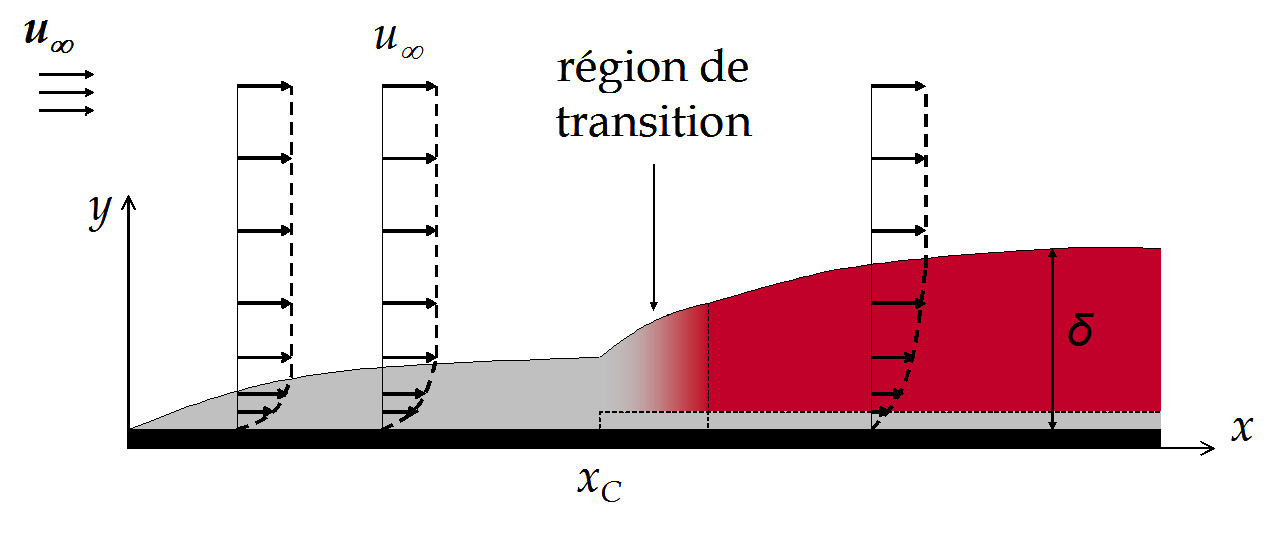

représentation schématique d'une couche limite Marie DEBACQ |

Couche limite dans une conduite

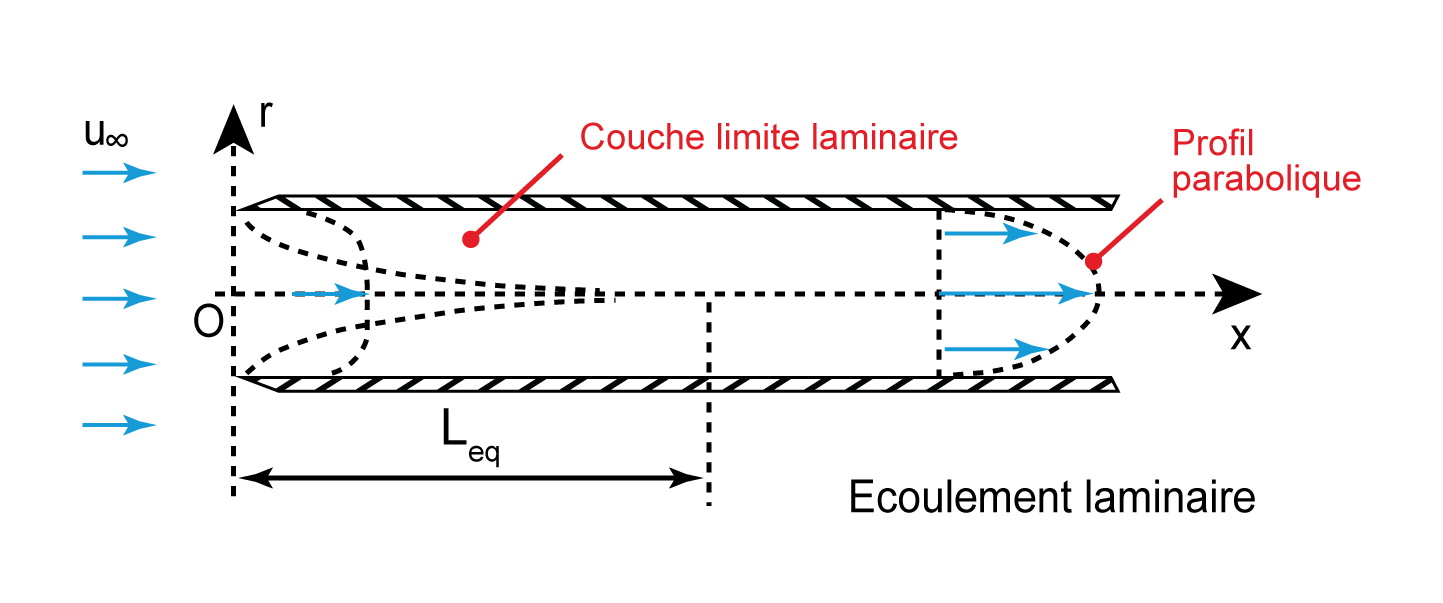

couche limite laminaire dans une conduite circulaire Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

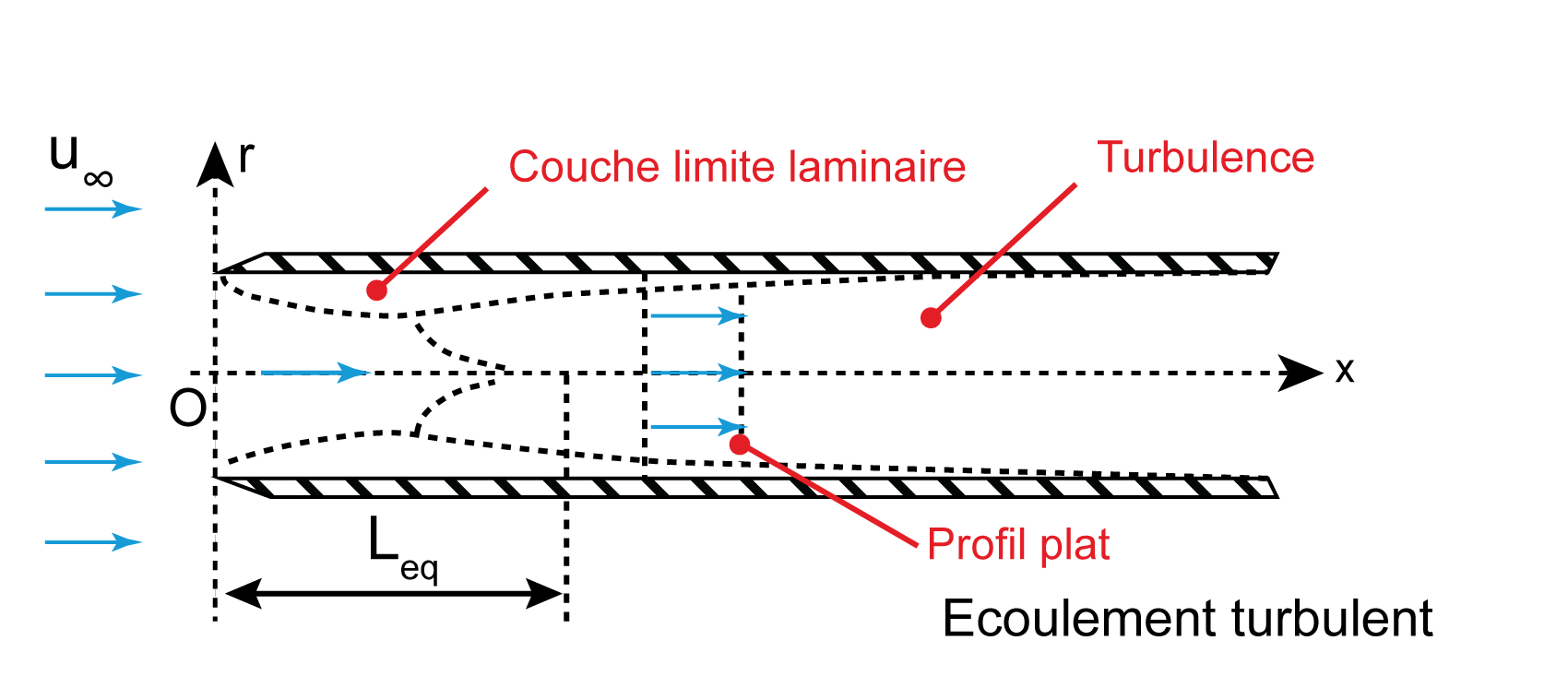

couche limite turbulente dans une conduite circulaire Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

Calcul des pertes de charge régulières en régime turbulent

Rugosité

rugosité d'une conduite Marie DEBACQ |

Diagramme de Moody

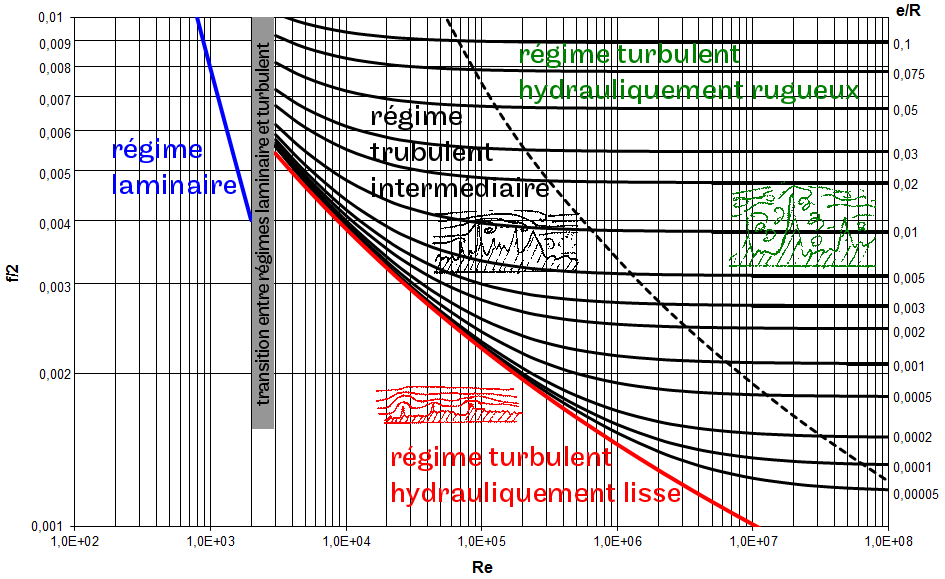

diagramme de MOODY avec illustration des différents régimes Marie DEBACQ |

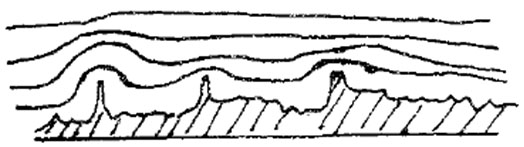

écoulement en régime hydrauliquement lisse E. RIEUTORD, 1985, INSA de Lyon

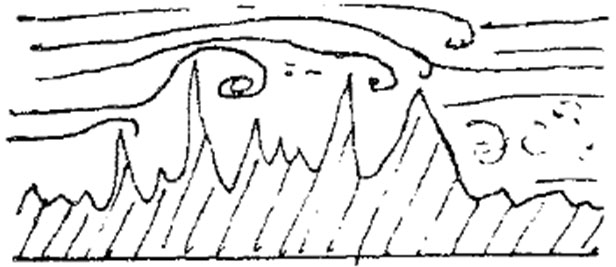

écoulement en régime intermédiaire E. RIEUTORD, 1985, INSA de Lyon

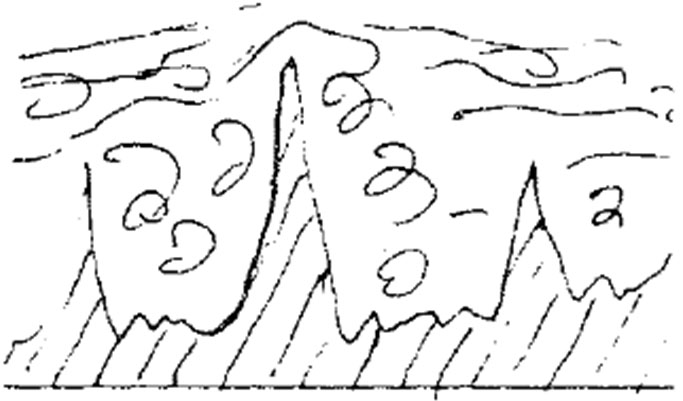

écoulement en régime hydrauliquement rugueux E. RIEUTORD, 1985, INSA de Lyon

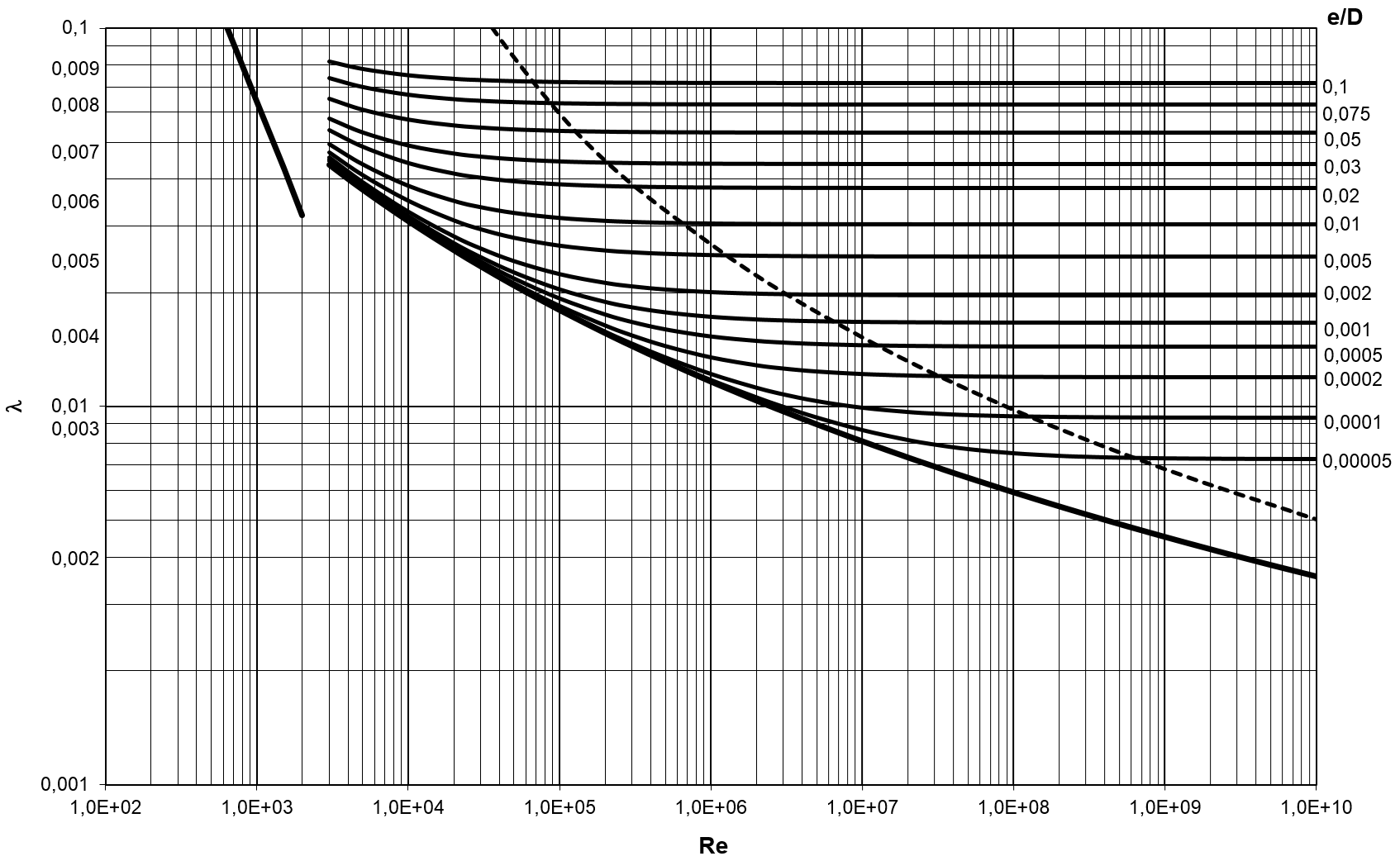

diagramme de Moody (en coefficient de perte de charge) Marie DEBACQ |

Cas des canaux ouverts

bilan des forces dans un canal ouvert Corine LACOUR |

Pertes de charge dans des conduites diverses

Marie DEBACQ |

Pertes de charge dues aux variations de section de conduite

divergent - diffuseur - élargissement progressif Marie DEBACQ |

convergent - rétrécissement progressif Marie DEBACQ |

Pertes de charge dues aux variations de direction de conduite

Coudes

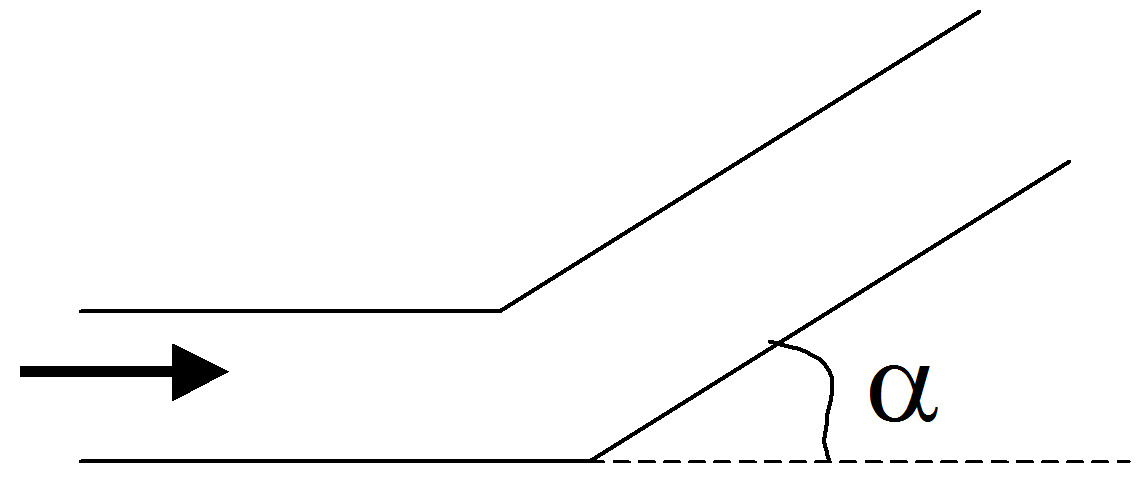

coude brusque Marie DEBACQ |

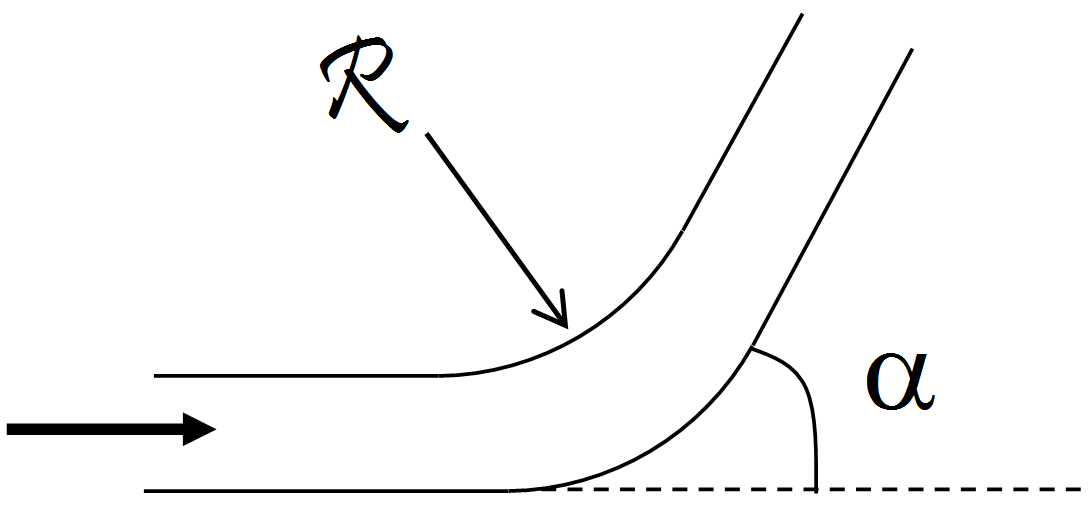

coude arrondi Marie DEBACQ |

Jonctions de conduites

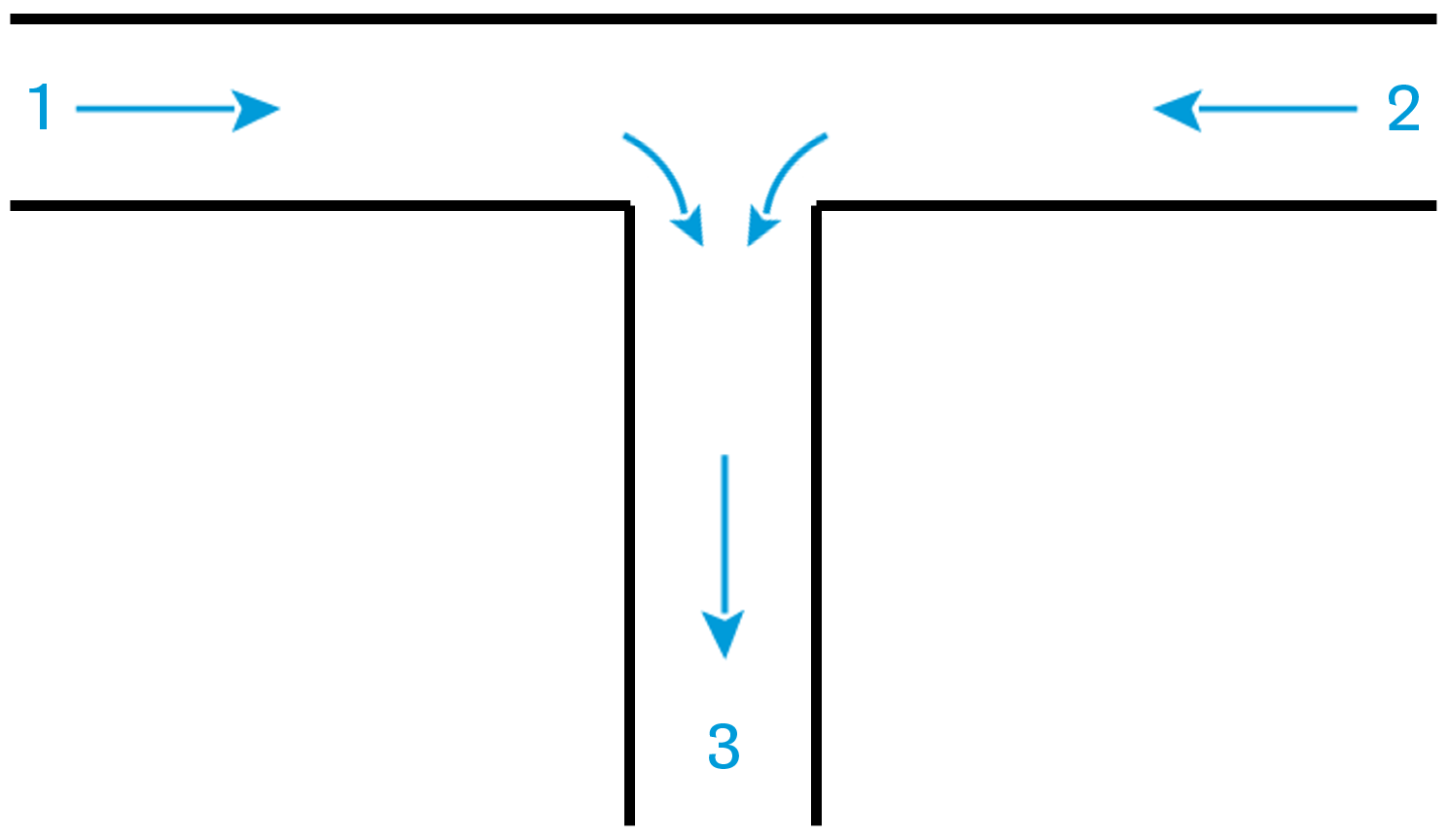

jonction à confluent symétrique Marie DEBACQ |

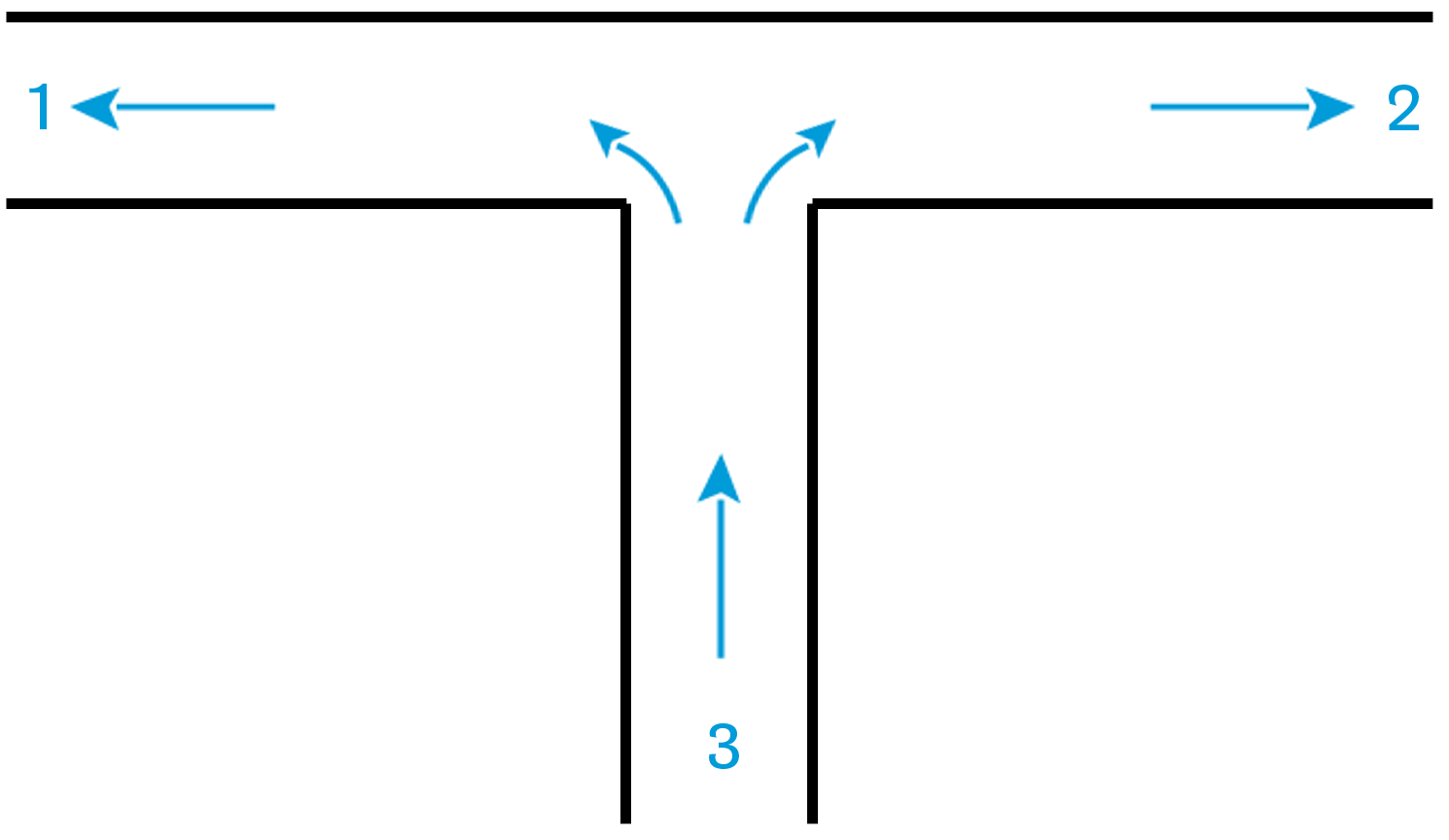

jonction à séparation symétrique Marie DEBACQ |

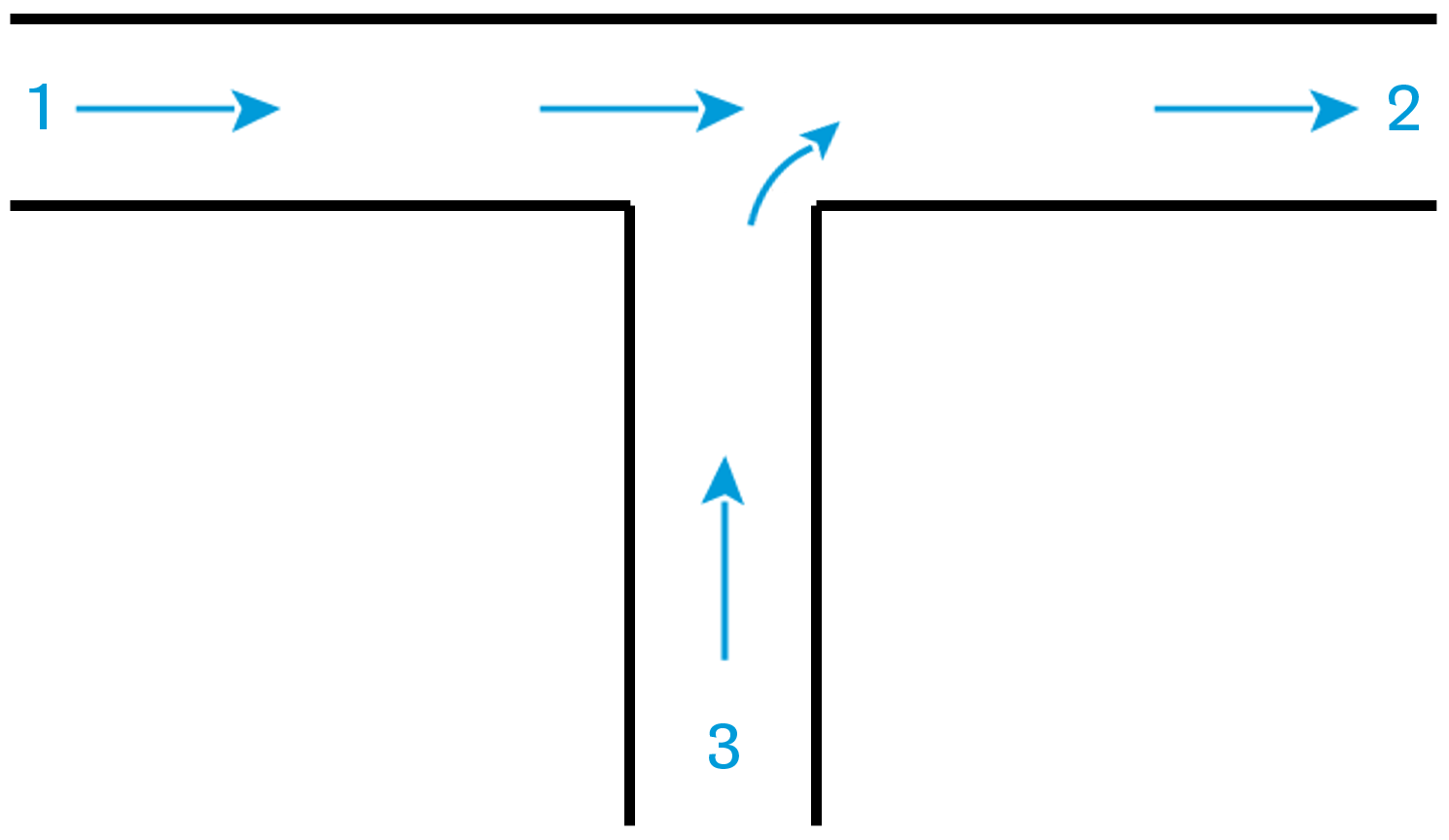

jonction à confluent latéral Marie DEBACQ |

jonction à séparation symétrique Marie DEBACQ |

Pertes de charge dans les accessoires

Vannes à translation

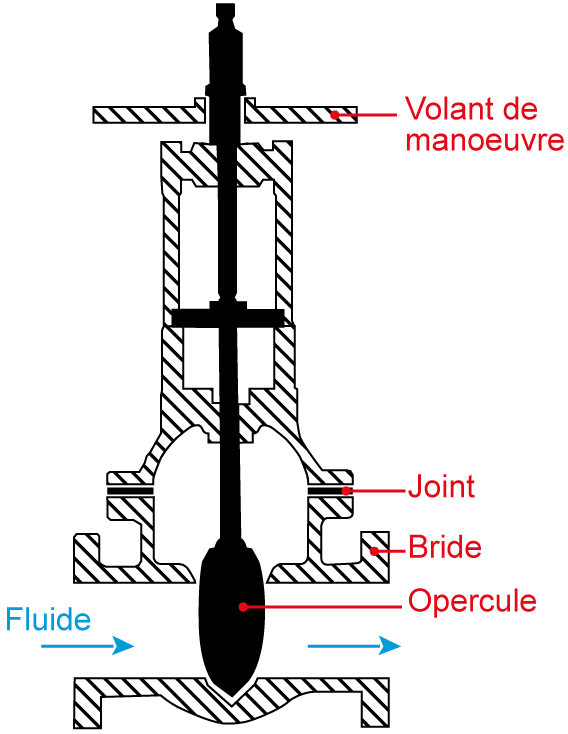

vanne à opercule (ou vanne guillotine) Clément HAUSTANT (d'après Paul ANGLARET "Technologie Génie Chimique - tomes 1 & 2", Centre Régional de Documentation Pédagogique de l'Académie d'Amiens, 1999) |

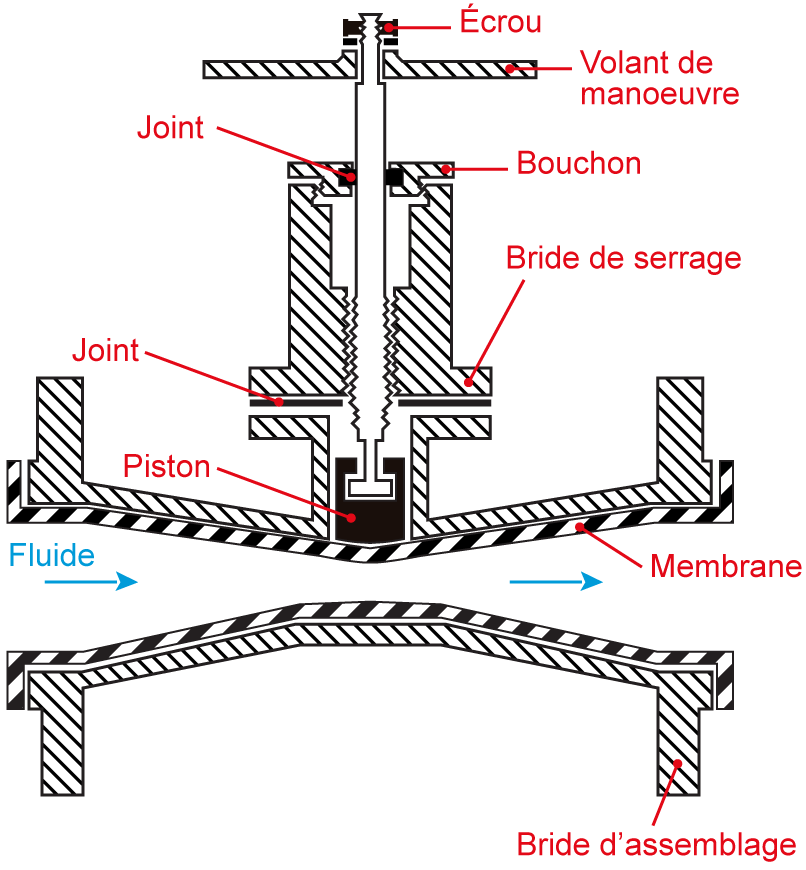

vanne à membrane Clément HAUSTANT (d'après Paul ANGLARET "Technologie Génie Chimique - tomes 1 & 2", Centre Régional de Documentation Pédagogique de l'Académie d'Amiens, 1999) |

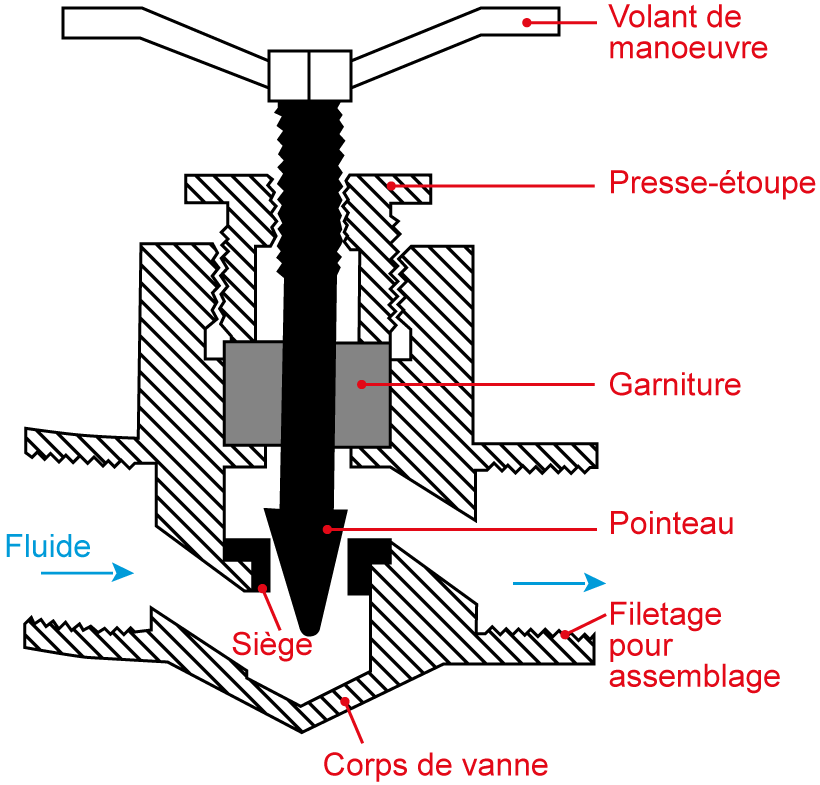

vanne à pointeau Clément HAUSTANT (d'après Paul ANGLARET "Technologie Génie Chimique - tomes 1 & 2", Centre Régional de Documentation Pédagogique de l'Académie d'Amiens, 1999) |

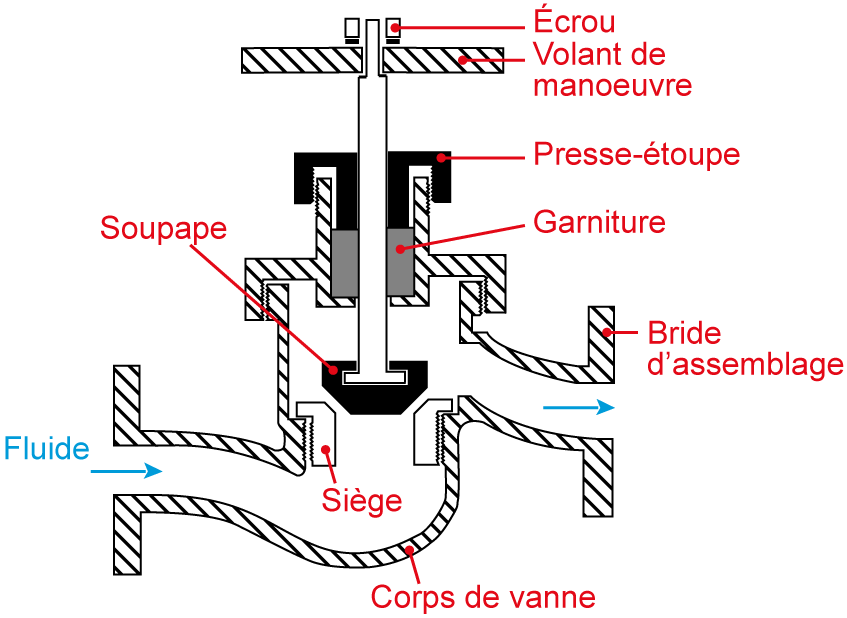

vanne à soupape Clément HAUSTANT (d'après Paul ANGLARET "Technologie Génie Chimique - tomes 1 & 2", Centre Régional de Documentation Pédagogique de l'Académie d'Amiens, 1999) |

Vannes à rotation

schéma interne d'une vanne à boisseau sphérique mecaflux

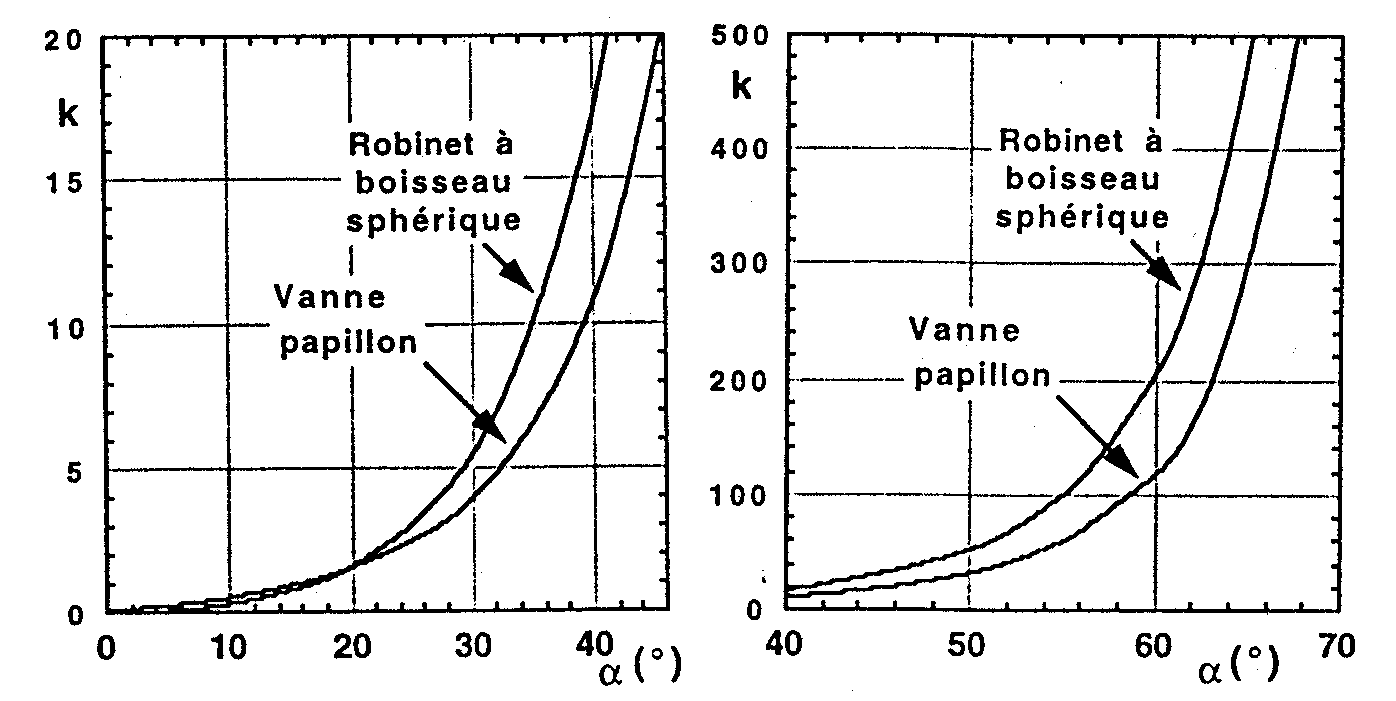

abaques de coefficient de perte de charge pour la vanne papillon et la vanne à boisseau Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998

Systèmes de sécurité

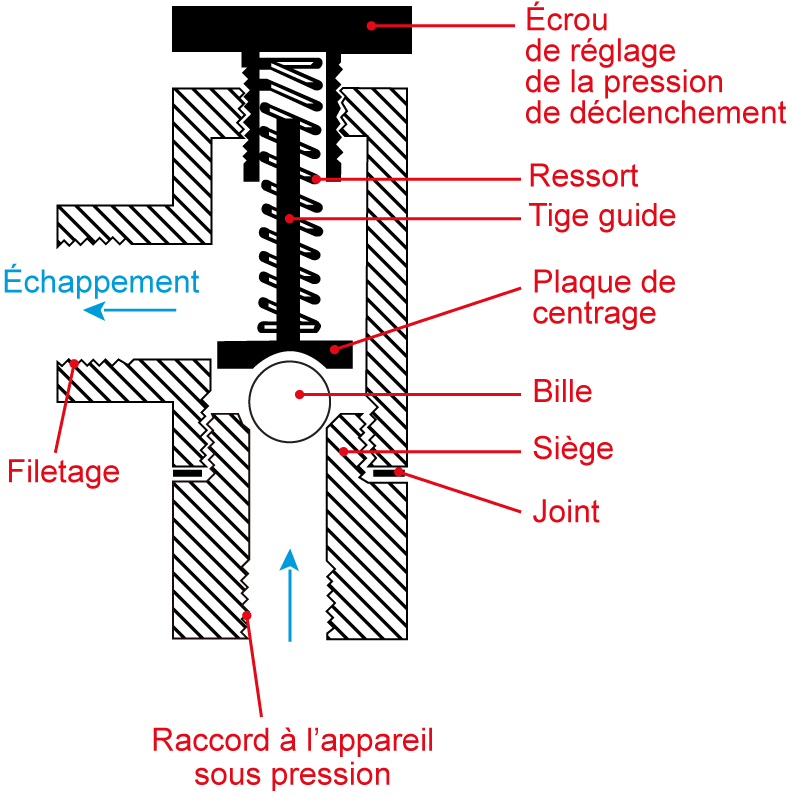

soupape Clément HAUSTANT |

Associations de conduites

conduites associées en série Marie DEBACQ |

conduites associées en parallèle Marie DEBACQ |

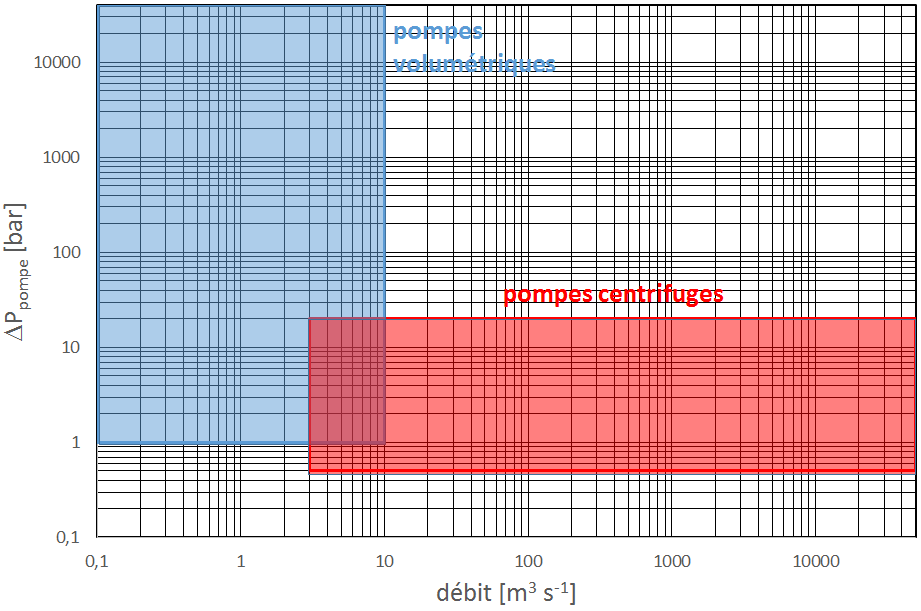

Pompes volumétriques

Pompes volumétriques alternatives

Pompe à piston(s)

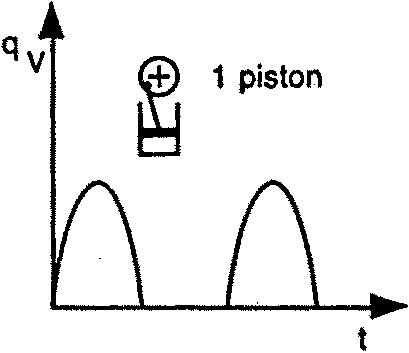

débit fourni par une pompe à piston Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998

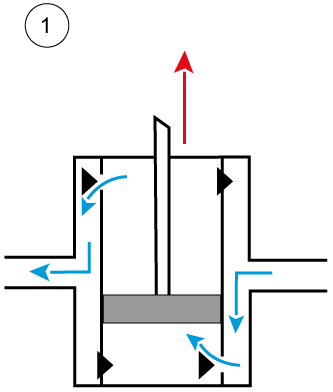

principe de fonctionnement d'une pompe à piston double (phase 1) Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

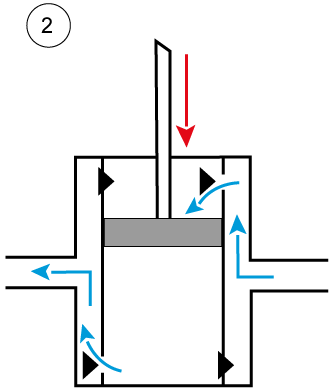

principe de fonctionnement d'une pompe à piston double (phase 1) Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

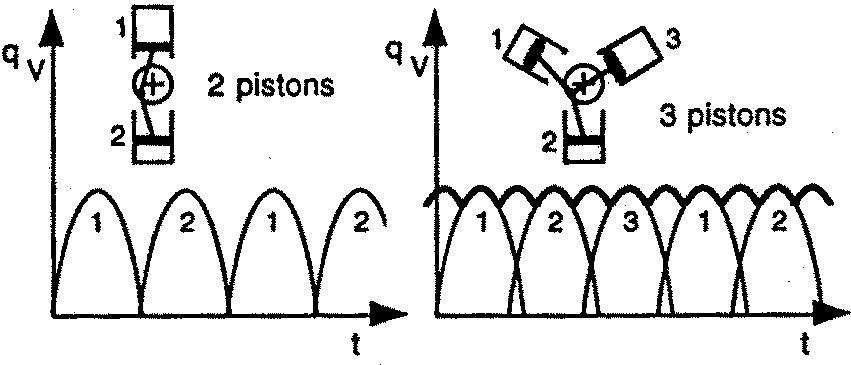

débit fourni par une pompe à plusieurs pistons Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998

Pompe à diaphragme

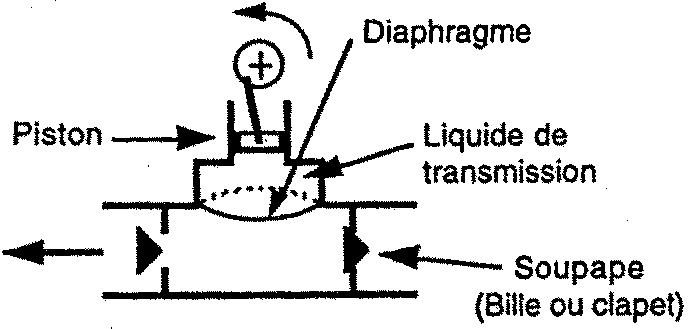

schéma de principe des pompes à diaphragme Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998

schéma de fonctionnement d'une pompe doseuse Paul ANGLARET "Technologie Génie Chimique - tomes 1 & 2", Centre Régional de Documentation Pédagogique de l'Académie d'Amiens, 1999

Pompes volumétriques rotatives

Pompe à rotor hélicoïdal excentré

pompe Moineau Clément HAUSTANT |

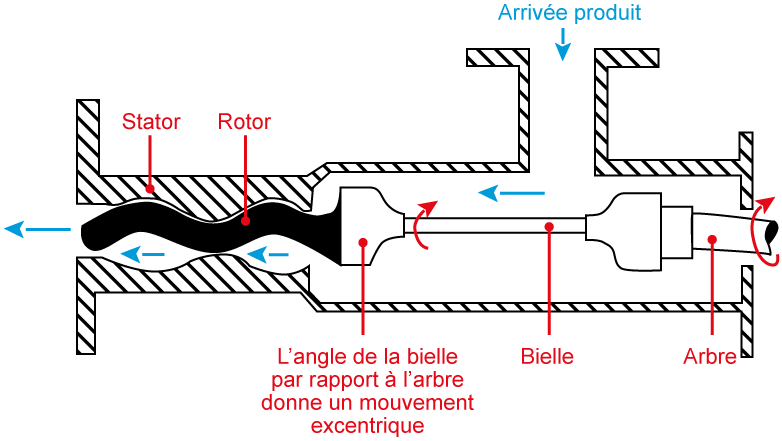

fonctionnement d'une pompe Moineau Axflow

Pompe à palettes

schéma de principe d'une pompe à palettes François DELASTRE |

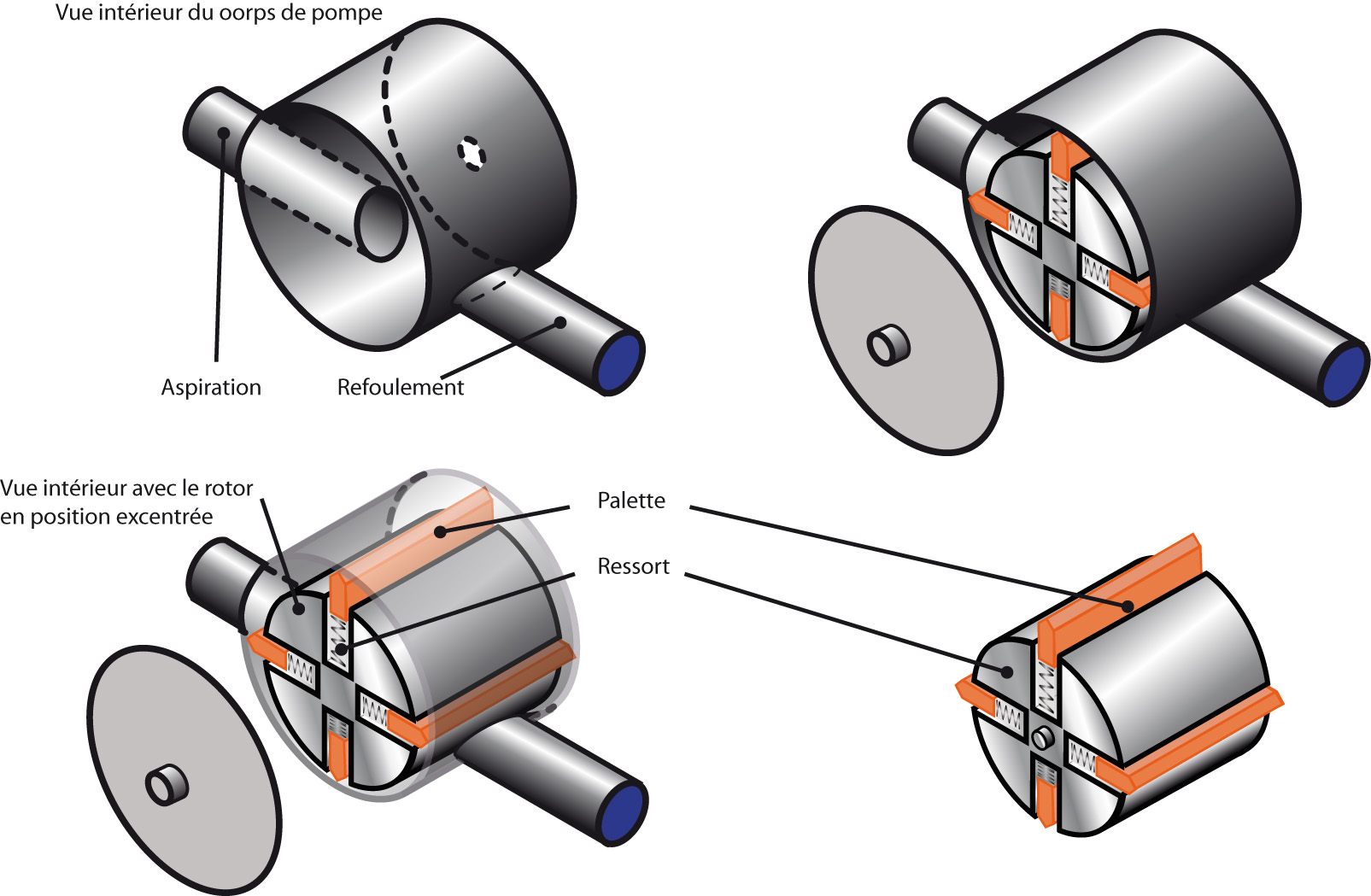

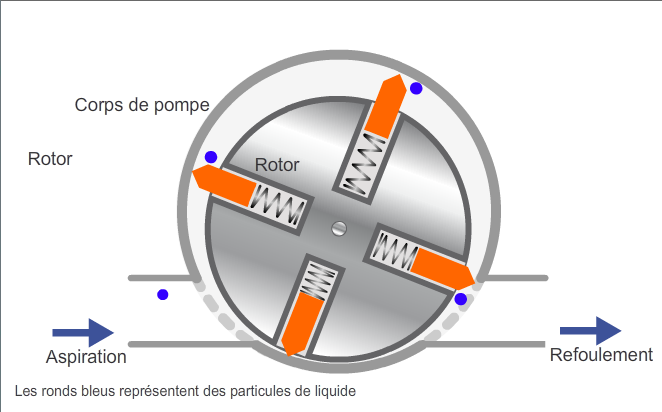

pompe à palettes excentrées : vues écorchées François DELASTRE |

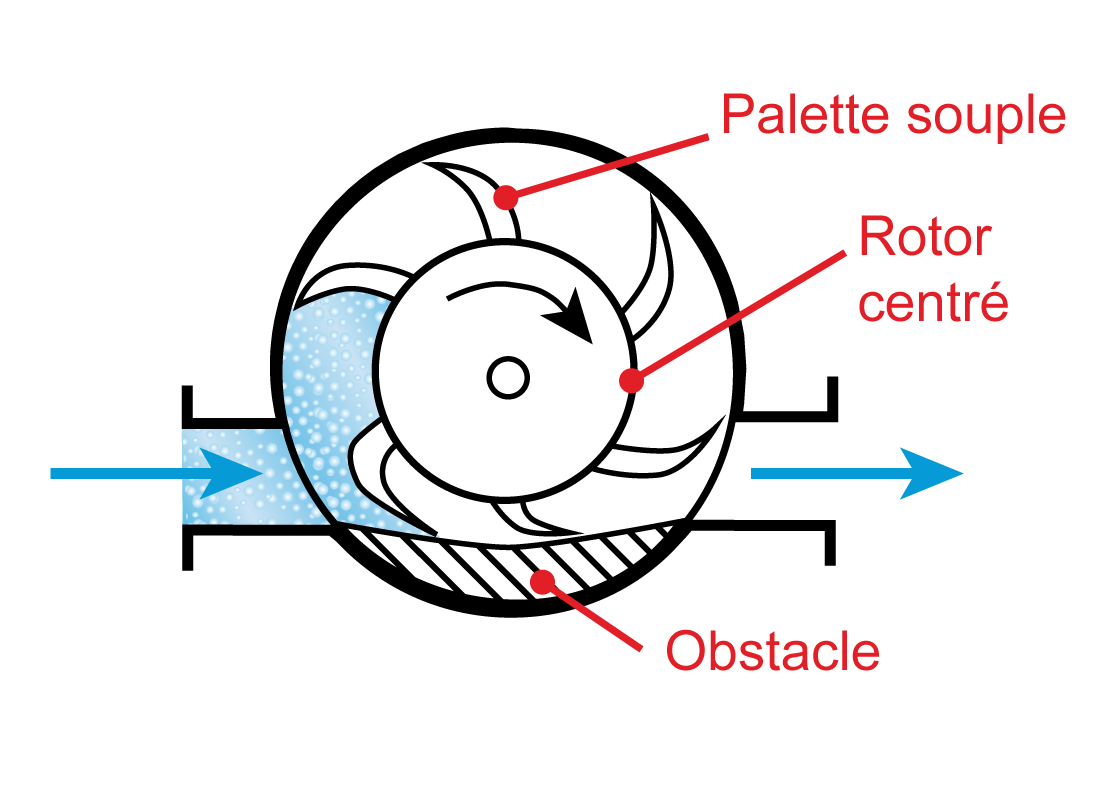

schéma de principe d'une pompe à palettes souples Clément HAUSTANT (d'après Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998) |

Pompes centrifuges

Pompe centrifuge

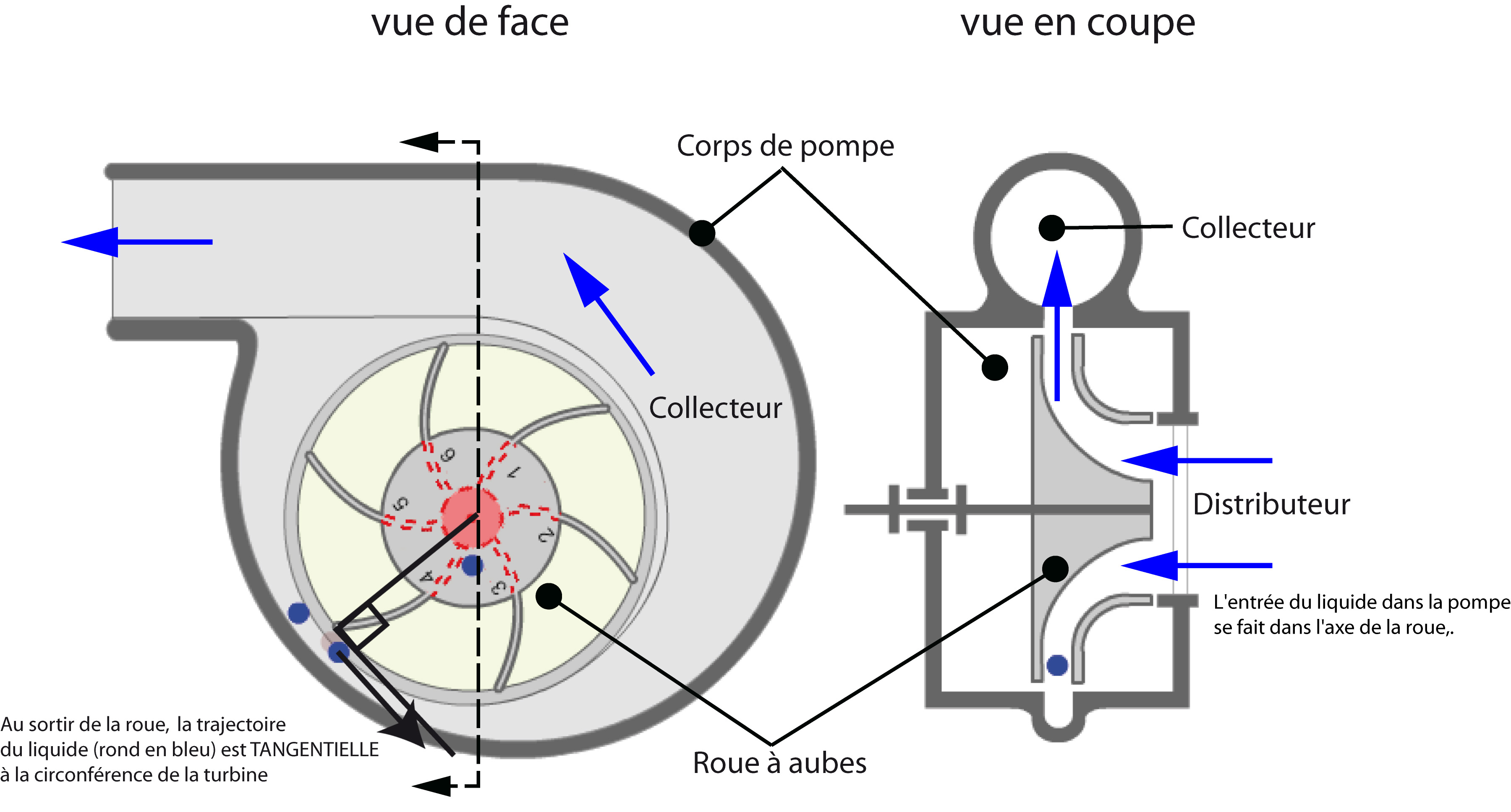

pompe centrifuge : vues de face et en coupe François DELASTRE |

pompe centrifuge : vue de face avec diagramme des forces François DELASTRE |

schématisation d'une pompe centrifuge Marie DEBACQ |

Courbes caractéristiques d'une pompe centrifuge

Caractéristique

courbe caractéristique d'une pompe centrifuge Marie DEBACQ |

Rendement

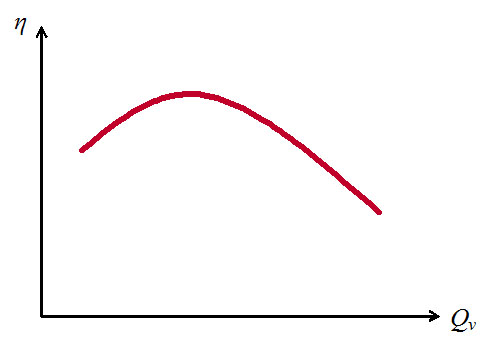

rendement d'une pompe centrifuge Marie DEBACQ |

NPSH

notation pour le calcul du NPSH disponible Marie DEBACQ |

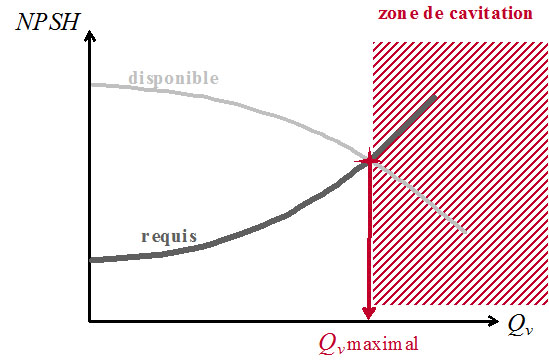

NPSH requis et disponible Marie DEBACQ |

Courbes caractéristiques d'une pompe centrifuge

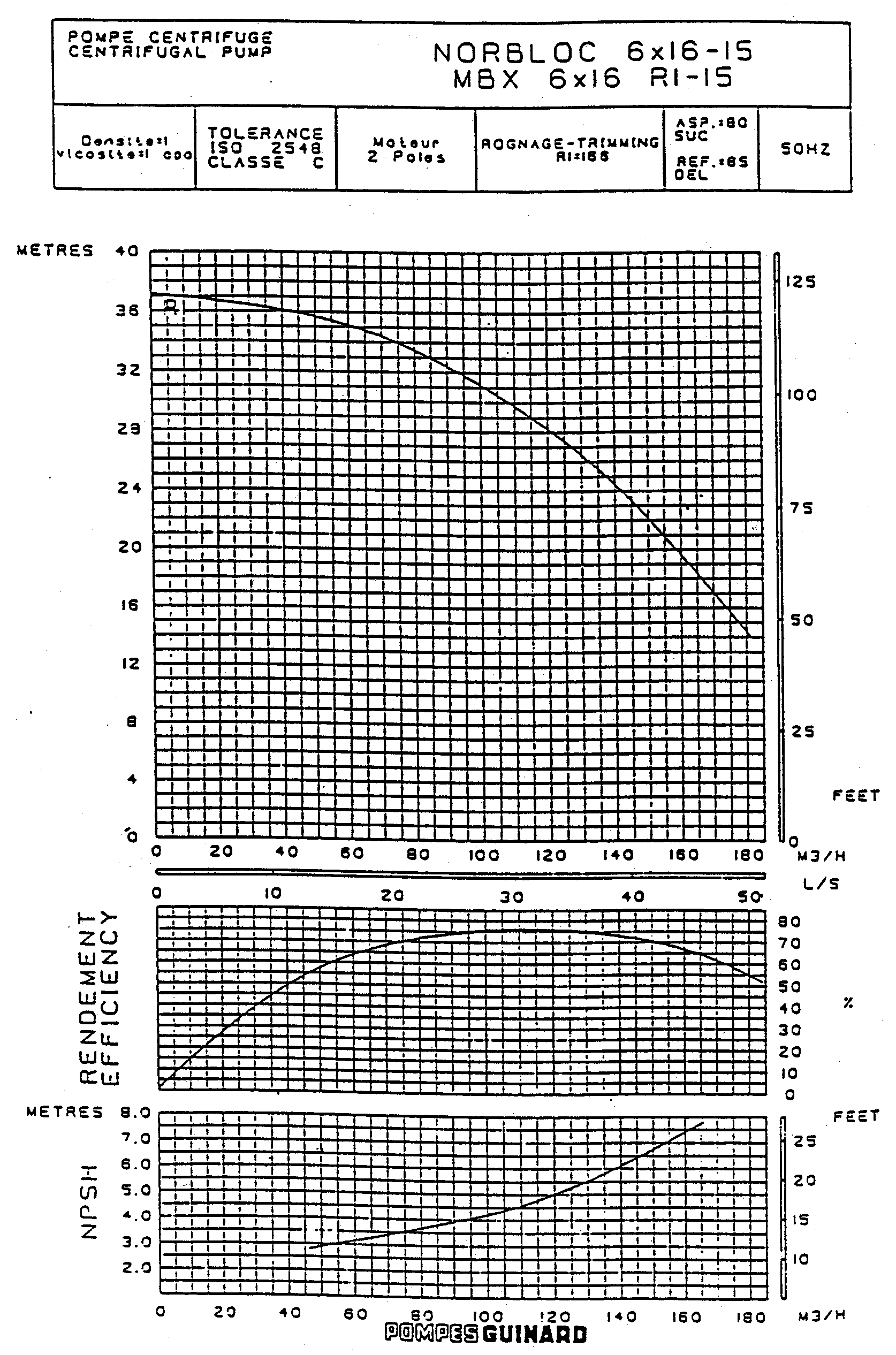

courbes caractéristiques fournies par le constructeur d'une pompe centrifuge Régis JOULIÉ "Mécanique des fluides appliquée", Ed. Ellipses, Paris, 1998

Courbe du réseau et point de fonctionnement

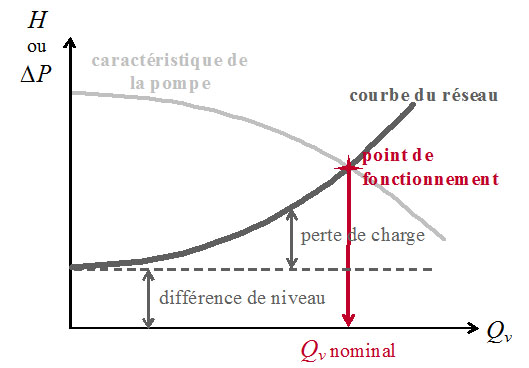

point de fonctionnement d'un circuit muni d'une pompe centrifuge Marie DEBACQ |

Dimensionnement d'une pompe centrifuge alimentant un décanteur depuis un cristalliseur

Marie DEBACQ |

Choix d'une pompe centrifuge & dimensionnement complet de la pompe

Marie DEBACQ |

Association de pompes

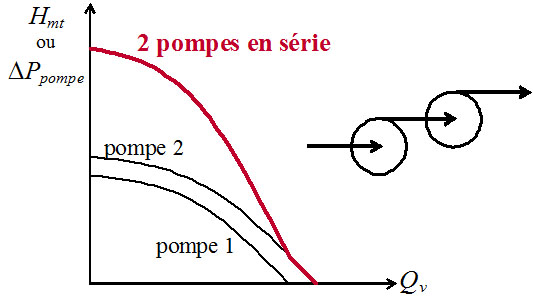

association de pompes centrifuges en série Marie DEBACQ |

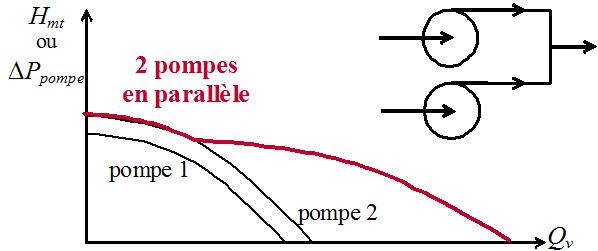

association de pompes centrifuges en parallèle Marie DEBACQ |

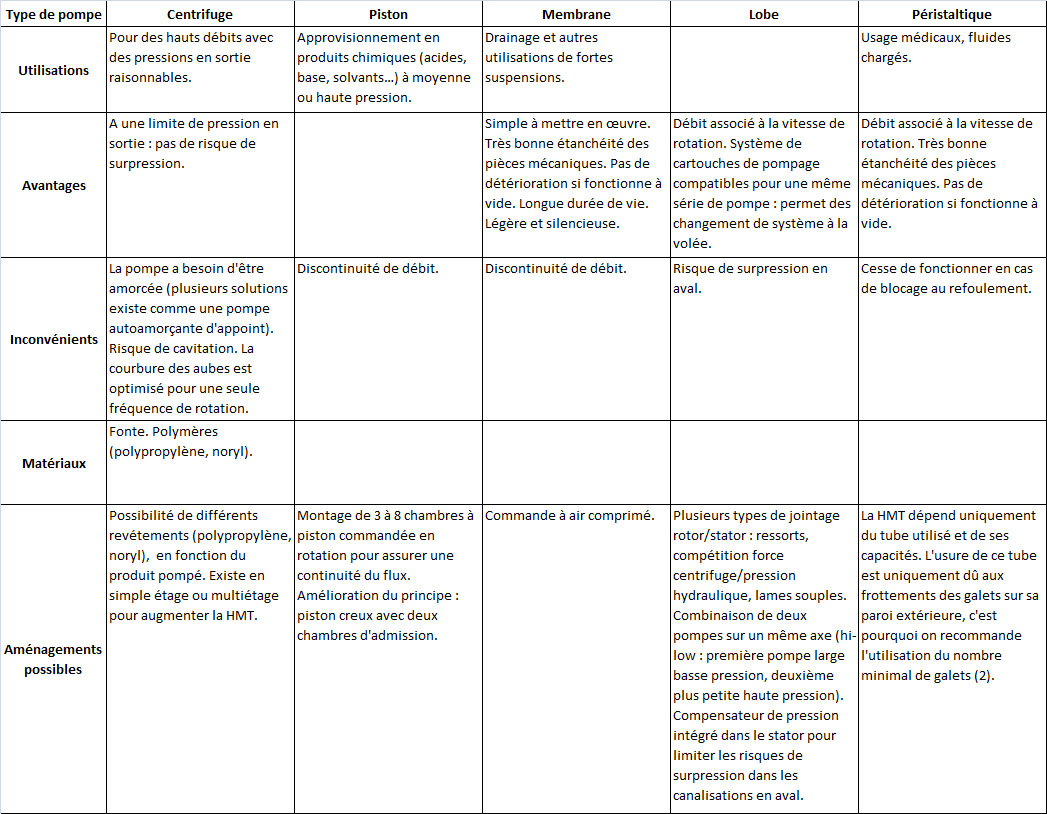

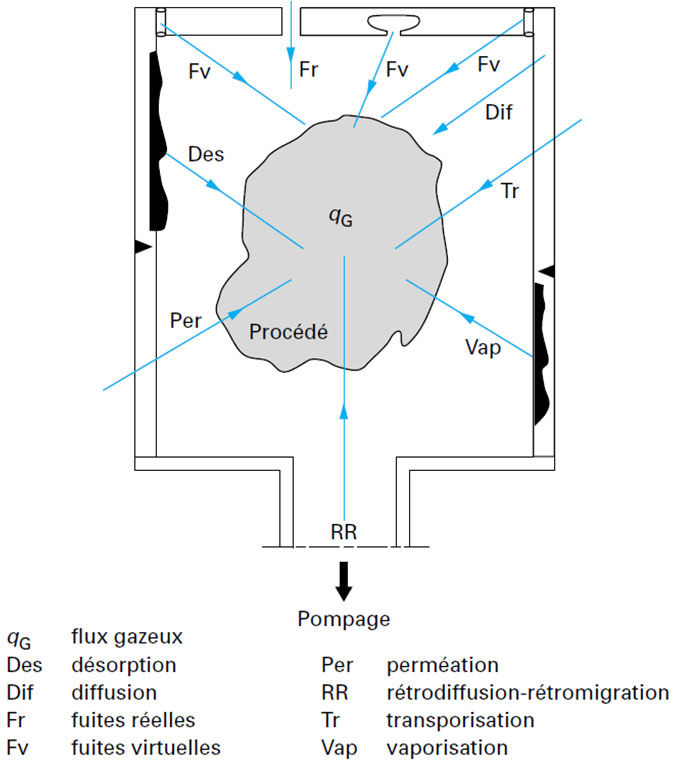

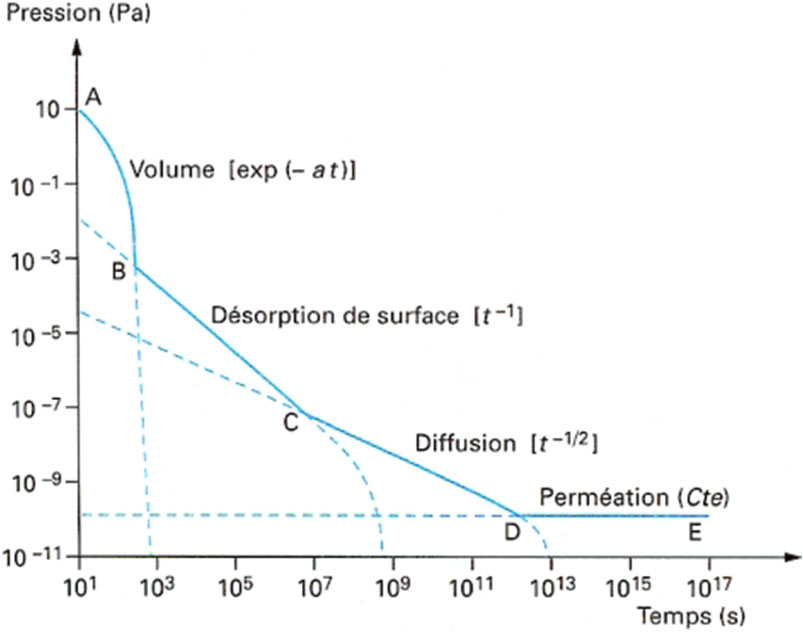

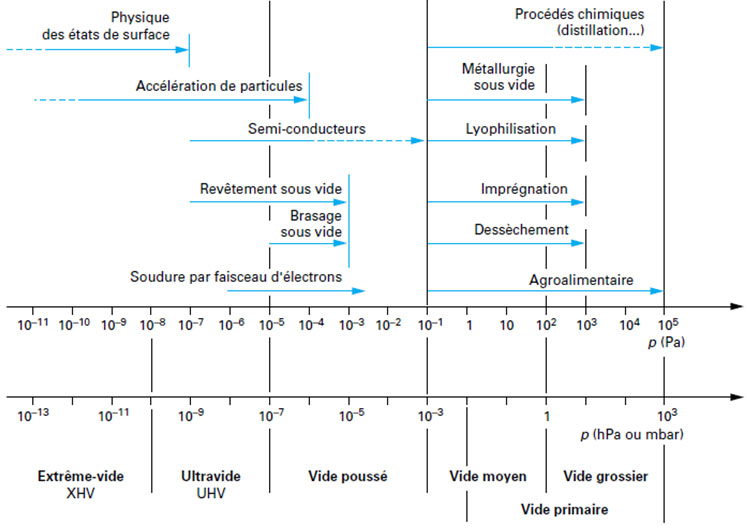

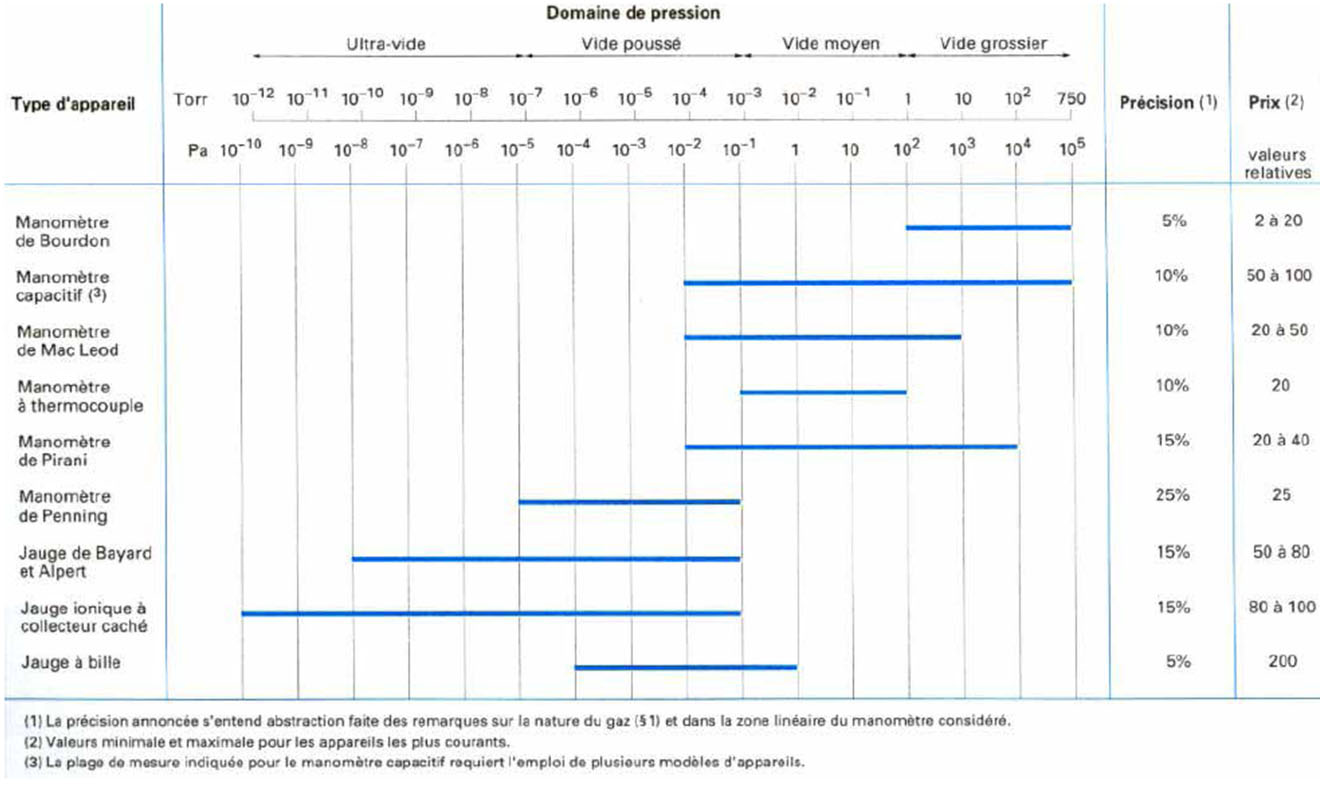

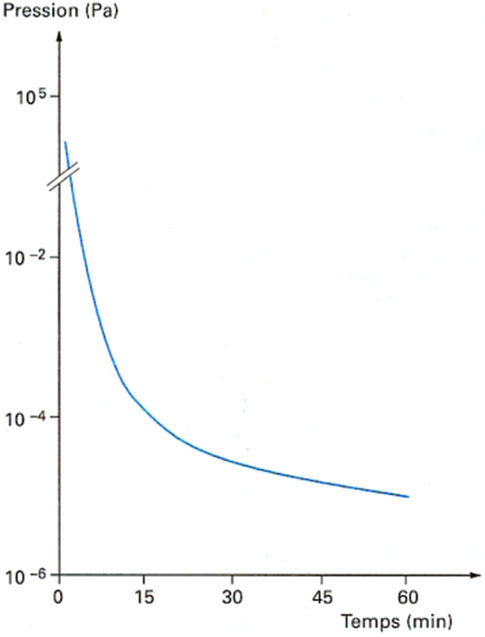

Des pompes pour faire le vide
