Réaction isotherme du premier ordre avec limitation par le transfert externe

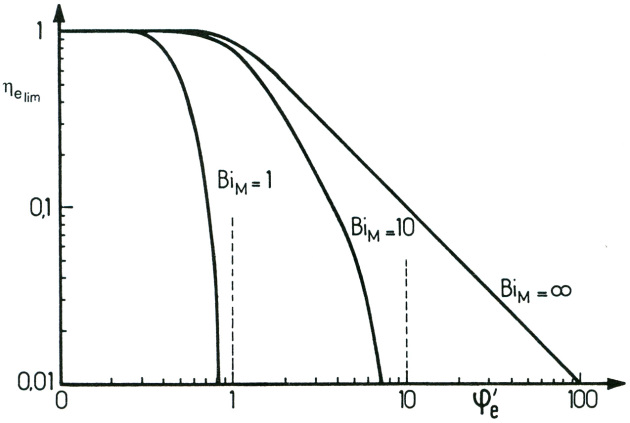

Les courbes facteur d'efficacité limite \({\eta_e}_{lim}\) vs critère modifié de THIELE prennent les formes illustrées ci-dessous pour diverses valeurs du nombre de BIOT matière.
On retrouve la courbe vue précédemment pour \(Bi_M = \infty\).
Pour des nombres de BIOT matière de plus en plus faibles, le facteur d'efficacité chute de plus en plus rapidement avec le critère modifié de THIELE en régime diffusionnel ; alors que le régime chimique n'est pas affecté.
